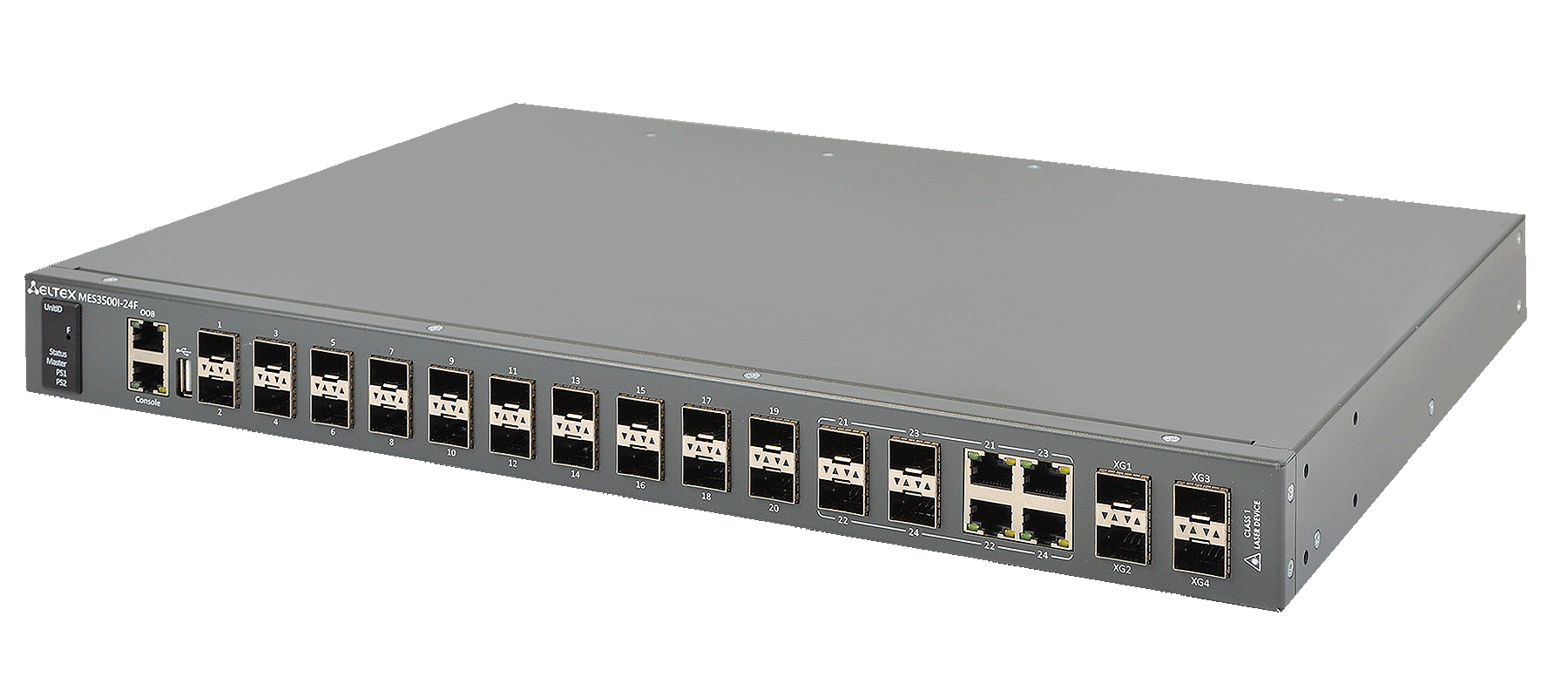

Промышленный коммутатор MES3500I-24F

Коммутатор нового поколения MES3500I-24F предназначен для организации защищенных сетей передачи данных на объектах, где необходимо выполнение требований по обеспечению устойчивости к температурным воздействиям.



Он имеет значительный запас по производительности благодаря универсальным интерфейсам, работающим на скорости 10 Гбит/с или 1 Гбит/с.



Коммутатор имеет в своем составе гигабитные порты 1000BASE-X/100BASE-FX, а также комбинированные порты 10/100/1000BASE-T/1000BASE-X/100BASE-FX.



Отличительными особенностями коммутатора являются пассивное охлаждение и резервирование источников питания с возможностью горячей замены.

Интерфейсы

• 1000BASE-X/100BASE-FX (SFP) 20
• 10/100/1000BASE-T/1000BASE-X/100BASE-FX Combo 4
• 10GBASE-R (SFP+)/1000BASE-X (SFP) 4
• 10/100/1000BASE-T (OOB) 1
• USB 2.0 1
• Консольный порт RS-232 (RJ-45) 1

Производительность

• Пропускная способность 128 Гбит/с
• Производительность на пакетах длиной 64 байта¹ 95,2 MPPS
• Объем буферной памяти 1,5 Мбайт
• Объем ОЗУ (DDR4) 2 Гбайт
• Объем ПЗУ (RAW NAND) 512 Мбайт
• Таблица MAC-адресов 16384
• Количество ARP-записей2 4029
• Таблица VLAN 4094
• Количество L2 Multicast-групп 4092
• Количество правил SQinQ 1320 (ingress), 1320 (egress)
• Количество правил MAC ACL 2998
• Количество правил IPv4/IPv6 ACL 2998/1499
• Количество маршрутов L3 IPv4 Unicast³ 13279
• Количество маршрутов L3 IPv6 Unicast³ 3317
• Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)³ 4027
• Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)³ 1656
• Количество VRRP-маршрутизаторов 255
• Максимальное количество ECMP-групп 1024
• Максимальное количество путей в ECMP-группе 8
• Количество VRF 16 (включая VRF по умолчанию)
• Количество L3-интерфейсов 2050
• Link Aggregation Groups (LAG) 32, до 8 портов в одном LAG
• Качество обслуживания QoS 8 выходных очередей для каждого порта
• Размер Jumbo-фреймов 10240 байт
• Стекирование 8 устройств

Функции интерфейсов

– Защита от блокировки очереди (HOL)

– Поддержка обратного давления (Back Pressure)

– Поддержка Auto MDI/MDIX

– Поддержка сверхдлинных кадров (Jumbo Frames)

– Управление потоком (IEEE 802.3X)

– Зеркалирование портов (SPAN, RSPAN)

– Стекирование

Функции при работе с МAC-адресами

– Независимый режим обучения в каждой VLAN

– Поддержка многоадресной рассылки (MAC Multicast Support)

– Регулируемое время хранения MAC-адресов

– Статические записи MAC (Static MAC Entries)

– Логирование событий MAC Flapping

Поддержка VLAN

– Поддержка Voice VLAN

– Поддержка 802.1Q

– Поддержка Q-in-Q

– Поддержка Selective Q-in-Q

– Поддержка GVRP

– Поддержка Subnet-based VLAN

Функции L2 Multicast

– Поддержка профилей Multicast

– Поддержка статических Mullticast-групп

– Поддержка IGMP Snooping v1,2,3

– Поддержка IGMP snooping Fast Leave на основе хоста/порта

– Поддержка Pim-Snooping

– Поддержка функции IGMP proxy-report

– Поддержка авторизации IGMP через RADIUS

– Поддержка MLD Snooping v1,2

– Поддержка IGMP Querier

– Поддержка MVR

Функции L2

– Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)

– Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)

– Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE802.1s)

– Поддержка PVSTP+

– Поддержка RPVSTP+

– Поддержка Spanning Tree Fast Link option

– Поддержка STP Root Guard

– Поддержка BPDU Filtering

– Поддержка STP BPDU Guard

– Поддержка Loopback Detection

– Поддержка ERPS (G.8032v2)

– Поддержка Flex-link

– Поддержка Private VLAN

– Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

– Статические IP-маршруты

– Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3,

IS-IS (IPv4 Unicast), BGP¹ (IPv4 Unicast, IPv4 Multicast)

– Поддержка протокола BFD (для BGP, OSPF, IS-IS)

– Address Resolution Protocol (ARP)

– Поддержка Proxy ARP

– Policy-Based Routing (IPv4)

– Поддержка протокола VRRP

– Протоколы динамической маршрутизации мультикаста PIM SM,

PIM DM, IGMP Proxy, MSDP

– Балансировка нагрузки ECMP

– Поддержка функции IP Unnumbered

– Поддержка протокола GRE

– Поддержка технологии VRF lite

Функции Link Aggregation

– Создание групп LAG

– Объединение каналов с использованием LACP

– Поддержка LAG Balancing Algorithm

– Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

– Функциональность IPv6 Host

– Совместное использование IPv4, IPv6

Сервисные функции

– Виртуальное тестирование кабеля (VCT)

– Диагностика оптического трансивера

Функции обеспечения безопасности

– Защита от несанкционированных DHCP-серверов (DHCP Snooping)

– Опция 82 протокола DHCP

– IP Source Guard

– Dynamic ARP Inspection

– First Hop Security

– Поддержка sFlow

– Проверка подлинности на основе MAC-адреса, ограничение

количества MAC-адресов, статические MAC-адреса

– Проверка подлинности по портам на основе 802.1x

– Guest VLAN

– Система предотвращения DoS-атак

– Сегментация трафика

– Фильтрация DHCP-клиентов

– Предотвращение атак BPDU

– Фильтрация NetBIOS/NetBEUI

ACL (Списки управления доступом)

– L2-L3-L4 ACL (Access Control List)

– Поддержка Time-Based ACL

– IPv6 ACL

– ACL на основе:

– Порта коммутатора

– Приоритета 802.1p

– VLAN ID

– EtherType

– DSCP

– Типа протокола

– Номера порта TCP/UDP

– Содержимого пакета, определяемого пользователем (User

Defined Bytes)

Основные функции качества обслуживания (QoS)

– Статистика QoS

– Ограничение скорости на портах (shaping, policing)

– Поддержка класса обслуживания 802.1p

– Поддержка Storm Control для различного трафика (broadcast,

multicast, unknown unicast)

– Управление полосой пропускания

– Обработка очередей по алгоритмам Strict priority/Weighted

Round Robin (WRR)

– Три цвета маркировки

– Назначение меток CoS/DSCP на основании ACL

– Назначение меток VLAN на основании ACL

– Настройка приоритетов 802.1p для VLAN управления

– Перемаркировка DSCP to CoS, CoS to DSCP

– Назначение меток 802.1p DSCP для протокола IGMP

OAM

– 802.3ah Ethernet Link OAM

– 802.3ah Unidirectional Link Detection (протокол обнаружения

однонаправленных линков)

Основные функции управления

– Загрузка и выгрузка конфигурационного файла по TFTP/SCP/SFTP

– Протокол SNMP

– Интерфейс командной строки (CLI)

– Web-интерфейс

– Syslog

– SNTP (Simple Network Time Protocol)

– Traceroute

– LLDP (802.1ab) + LLDP MED

– LLDP (IEEE 802.1ab)

– Поддержка авторизации вводимых команд с помощью сервера

TACACS+

– Управление доступом к коммутатору — уровни привилегий

для пользователей

– Блокировка интерфейса управления

– Локальная аутентификация

– Фильтрация IP-адресов для SNMP

– Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control

System)

– Сервер SSH, сервер Telnet

– Клиент SSH, клиент Telnet

– Поддержка SSL

– Поддержка макрокоманд

– Журналирование вводимых команд

– Системный журнал

– Автоматическая настройка DHCP

– DHCP Relay (Option 82)

– DHCP Option 12

– Сервер DHCP

– Команды отладки

– Механизм ограничения трафика в сторону CPU

– Шифрование пароля

– Восстановление пароля

– Ping (поддержка IPv4/IPv6)

Функции мониторинга

– Статистика интерфейсов

– Удаленный мониторинг RMON

– Поддержка IP SLA

– Поддержка мониторинга загрузки CPU по задачам и по типу

трафика

– Мониторинг оперативной памяти (RAM)

– Мониторинг температуры

– Мониторинг TCAM

Стандарты MIB/IETF

– RFC 1065, 1066, 1155, 1156, 2578 MIB Structure

– RFC 1212 Concise MIB Definitions

– RFC 1213 MIB II

– RFC 1215 MIB Traps Convention

– RFC 1493, 4188 Bridge MIB

– RFC 1157, 2571-2576 SNMP MIB

– RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB

– RFC 1271, 1757, 2819 RMON MIB

– RFC 2465 IPv6 MIB

– RFC 2466 ICMPv6 MIB

– RFC 2737 Entity MIB

– RFC 4293 IPv6 SNMP Mgmt Interface MIB

– Private MIB

– RFC 3289 DIFFSERV MIB

– RFC 2021 RMONv2 MIB

– RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB

– RFC 2668 802.3 MAU MIB

– RFC 2674, 4363 802.1p MIB

– RFC 2233, 2863 IF MIB

– RFC 2618 RADIUS Authentication Client MIB

– RFC 4022 MIB для TCP

– RFC 4113 MIB для UDP

– RFC 2620 RADIUS Accounting Client MIB

– RFC 2925 Ping & Traceroute MIB

– RFC 768 UDP

– RFC 791 IP

– RFC 792 ICMPv4

– RFC 2463, 4443 ICMPv6

– RFC 4884 Extended ICMP для поддержки сообщений Multi-Part

– RFC 793 TCP

– RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6

– RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol

(EAP)

– RFC 2571, RFC2572, RFC2573, RFC2574 SNMP

– RFC 826 ARP

– RFC 854 Telnet

– МЭК 61850

Физические характеристики и условия окружающей среды

• Питание
• 100–240 В AC, 50–60 Гц, 120–370 В DC;
• 36–72 В DC
• Варианты питания:
• один источник питания постоянного или переменного тока
• два источника питания постоянного или переменного тока с возможностью горячей
• замены
• Максимальная потребляемая мощность 35 Вт
• Тепловыделение 35 Вт
• Аппаратная поддержка Dying Gasp нет
• Рабочая температура окружающей среды от -40 до +70 °С
• Температура хранения от -50 до +85 °С
• Относительная влажность при эксплуатации не более 95 % (без образования конденсата)
• Охлаждение пассивное
• Корпус металлический, IP30
• Максимальный уровень акустического шума с передней панели, max < 33 дБ
• с задней панели, max < 33 дБ
• Исполнение 19", 1U
• Габариты (Ш × В × Г) 430 × 44 × 305 мм
• Масса 5,5 кг
