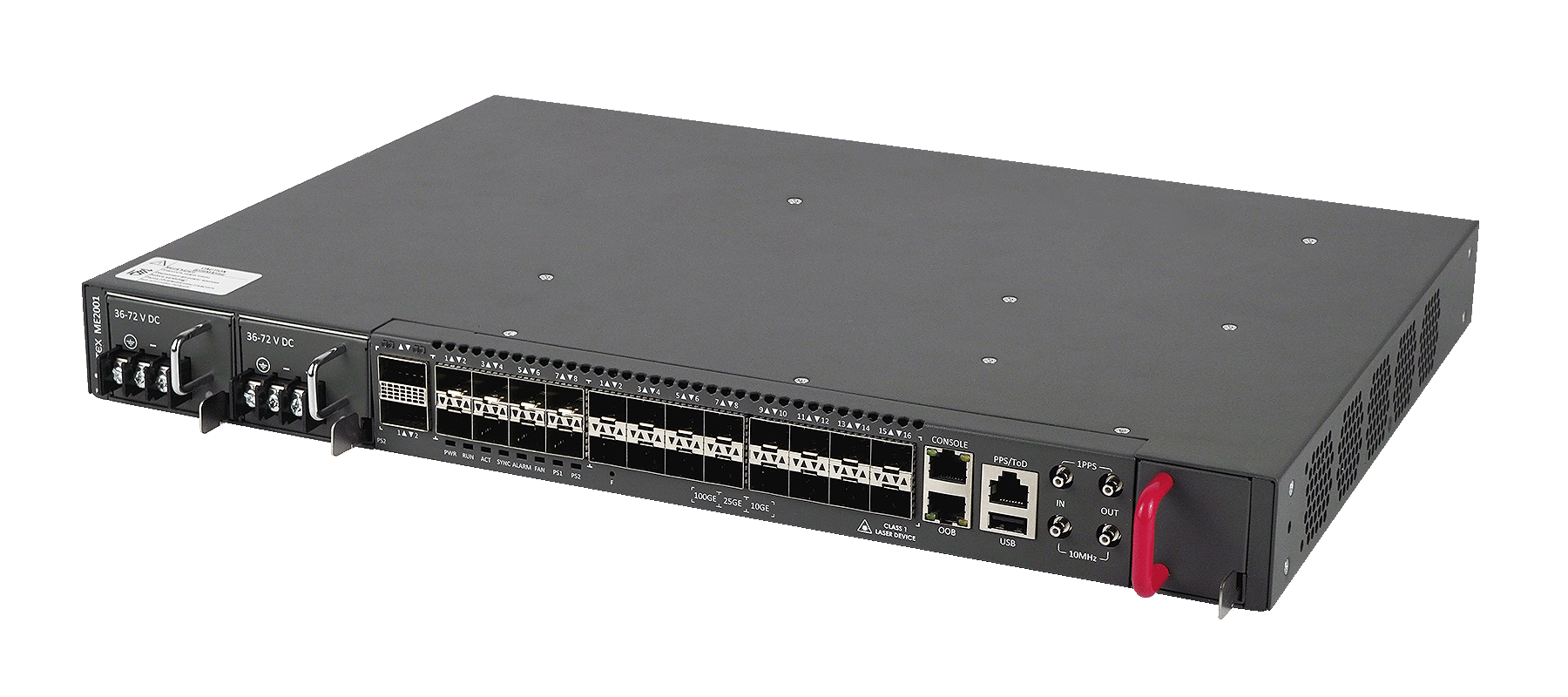

Маршрутизатор ME2001

Eltex ME2001 - это многофункциональные уcтройства, предназначенные для использования на сетях операторов связи в качестве маршрутизаторов уровня доступа, агрегирующих маршрутизаторов и маршрутизаторов границы транспортной сети. Устройства могут быть использованы для организации точек присутствия крупных операторов при предоставлении услуг передачи данных заказчикам с высокими требованиями к надежности.

Функциональные возможности устройства включают широкий набор механизмов коммутации, маршрутизации, резервирования, такие как: MPLS Layer3 VPN, VPLS в режимах Kompella и Martini, VPWS с возможностями pseudowire backup, маршрутизация Multicast-трафика с поддержкой протоколов PIM-SM/PIM-SSM/MSDP/Anycast PIM/NG-MVPN. Устройства поддерживают различные схемы обработки качества обслуживания и приоритизации трафика QoS, позволяющие использовать их в качестве граничных маршрутизаторов сети для терминации клиентских сервисов.

Отказоустойчивость устройств обеспечивается путем резервирования источников питания в режиме «1+1» и применением сменных модулей вентиляции. Все резервируемые блоки допускают замену на работающем устройстве.

Встроенные интерфейсы

• Сетевые интерфейсы
• 16 × 10GE (SFP+)
• 8 × 25GE (SFP28)
• 2 × 100GE (QSFP28)
• Интерфейсы управления
• Out Of Band 1GE (RJ-45)
• Консольный порт RS-232 (RJ-45)
• Интерфейсы синхронизации
• 1 PPS In/Out (SMB, 50 Ом)
• PPS/Time of Day (RJ-45)
• 10 МГц In/Out (SMB, 50 Ом)
• 1 × USB 2.0

Производительность

• Пропускная способность - 300 Gbps, 300 Mpps
• Объём буферной памяти - 3 ГБ
• Объем оперативной памяти CPU - RAM 16 ГБ
• Объем SSD-накопителя - SSD 16 ГБ (M.2)
• Размер таблицы MAC-адресов - До 250K (разделяемый является )
• Количество bridge-доменов - до 8K
• Емкость таблиц маршрутизации:
• FIB: до 170K IPv4, либо до 80K IPv6. Фактическая вместимость FIB зависит от длины префиксов
• RIB: до 5M IPv4, либо до 4M IPv6 (определяется объемом свободной оперативной памяти)
• Количество L3-интерфейсов - До 8K
• Количество MPLS VPN-соединений (сервисных туннелей L2/L3) - до 16K
• Количество MPLS LSP (транспортных туннелей) - до 16K
• Количество ARP-записей - до 49K
• Количество VRF (MPLS L3VPN) - до 1000 (либо до 128 при запущенных экземплярах BGP-процессов в каждом из VRF)
• Количество очередей QoS - 32K

Функции интерфейсов

• Группы интерфейсов LAG, LACP
• Туннельные интерфейсы с поддержкой IP-GRE и IP-IP
• Интерфейсы IP unnumbered, функциональность Proxy ARP
• Layer3-интерфейсы в бридж-доменах (Bridge-domain Virtual Interfaces, BVI)
• Равномерная балансировка трафика в группе
• Multi-chassis LAG
• Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
• Зеркалирование трафика SPAN, RSPAN, в том числе на основе ACL
• Поддержка SyncE
• Поддержка QSFP-breakout с разбиением 4×10G и 4×25G
• Поддержка объединения 4×10G интерфейсов в один 40G-интерфейс

Протоколы и функции уровня L2

• Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов
• Поддержка IEEE bridging (IEEE 802.1d)
• Поддержка VLAN (IEEE 802.1q)
• Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами push/pop/swap/replace
• Поддержка протоколов Spanning Tree (STP, RSTP, MSTP)
• Поддержка DHCP Snooping для бридж-доменов
• Поддержка протокола LLDP
• Поддержка EVPN/MPLS
• Поддержка EVPN/VXLAN

Протоколы и функции уровня L3

• Поддержка статической unicast-маршрутизации IPv4, IPv6
• Поддержка протокола IS-IS
• Поддержка IS-IS multi-instance
• Поддержка IS-IS multi-topology
• Поддержка протоколов OSPFv2 и OSPFv3
• Поддержка OSPFv2 и OSPFv3 multi-instance
• Поддержка OSPF multi-area adjacency (RFC 5185)
• Поддержка протокола Border Gateway Protocol (BGP)
• Поддержка BGP Route Reflector, BDP Additional Path
• Поддержка BGP FlowSpec для IPv4/IPv6 unicast (control-plane и data-plane) и для VPNv4/VPNv6 (только control-plane)
• Поддержка фильтрации маршрутов (routemap, prefix-list)
• Поддержка маршрутизации по политикам (Policy-based routing, PBR)
• Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
• Поддержка FastReroute/Loop Free Alternate для OSPF/IS-IS
• Поддержка VRRP (version 3), DHCP relay agent, DHCPv4/DHCPv6-сервер
• Поддержка IPv4 ACL (access control lists) для транзитного трафика
• Балансировка нагрузки ECMP
• Поддержка VRF
• Поддержка маршрутизации между VRF (Inter-VRF routing)
• Поддержка протоколов RIPv2 и RIPng

Управление Multicast

• Поддержка PIM-SM, PIM-SSM, Anycast RP
• Поддержка IGMP v2/v3, SSM mapping
• Поддержка протокола MSDP
• Поддержка MulticastVPN поверх mLDP
• Поддержка MulticastVPN поверх RSVP-TE P2MP LSP
• Поддержка технологии VRF-lite, в том числе для всех протоколов (PIM/IGMP/MSDP)
• Поддержка BGP IPv4 multicast для PIM RPF

Функции MPLS

• Поддержка Label Distribution Protocol (LDP)
• Поддержка LDP FRR
• Поддержка mLDP
• Поддержка аутентификации LDP (MD5)
• Поддержка RSVP-TE: автоматическое построение туннелей с заданным требованием по полосе, полуавтоматическое построение туннелей с указанием промежуточных узлов
• Поддержка аутентификации RSVP-TE
• Поддержка RSVP-TE FRR (detour, facility)
• Поддержка RSVP-TE end-to-end protection
• Поддержка RSVP-TE autobandwidth
• Поддержка RSVP-TE shared-link risk group
• Поддержка Multiprotocol extensions for BGP-4
• Поддержка BGP labeled unicast
• Поддержка MPLS pseudowire с функциональностью PW backup
• Поддержка MPLS FAT PW (flow-aware transport)
• Поддержка MPLS L2VPN
• VPWS
• VPLS LDP signalling («Martini»)
• VPLS BGP autodiscovery/signalling («Kompella»)
• VPLS BGP autodiscovery + LDP signalling
• L2VPN Inter-AS option B, option C
• Поддержка MPLS L3VPN
• L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
• BGP 6VPE
• L3VPN Inter-AS option A, option B, option C
• Назначение меток в режиме label-per-vrf
• Утилиты LSP ping и LSP traceroute
• Поддержка LDPoRSVP
• Поддержка Carrier Supporting Carrier (CsC)

QoS

• Ограничение пропускной способности на входе и выходе интерфейсов (ingress policing, egress policing/shaping)
• Алгоритмы обслуживания очередей: Strict Priority (SP) и Deficit weighted round-robin (DWRR)
• До 8 очередей на логический интерфейс, в том числе до 3 SP-очередей
• Поддержка счетчиков на очередях QoS
• Конфигурируемый иерархический QoS (HQoS)
• Настройка размера очередей и размера вспышек (burst)
• Классификация трафика на основании полей 802.1p, MPLS TC, IP DSCP и возможность перемаркировки соответствующих полей
• Маркировка и обработка QoS на основе списков контроля доступа (ACL), ACL policing
• Storm Control

Управление и мониторинг

• Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
• Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства
• Протокол NETCONF
• Экспорт статистических данных (Netflow v9, v5, IPFIX)2
• Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
• Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
• Удаленная смена ПО
• Мониторинг параметров и ресурсов системы
• Поддержка syslog
• Синхронизация времени, протоколы NTP, SNTP
• Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
• Возможность ограничения скорости перехвата трафика на CPU
• Поддержка ELTEX IP SLA
• Поддержка выполнения скриптов при появлении событий на устройстве (EEM, embedded event manager)

Функции обеспечения надежности

• Graceful Restart для протоколов маршрутизации
• Non-stop forwarding
• Хранение двух версий ПО на внутреннем накопителе
• Возможность отката на предыдущую версию ПО при проведении обновления

Физические характеристики и условия окружающей среды

• Вентиляция корпуса:
• Воздушный поток «слева направо» (left-to-right)
• 1 сменный модуль вентиляции с возможностью горячей замены
• Источники питания
• 2 сменных источника питания с возможностью горячей замены
• Переменный ток: 200-240 В
• Постоянный ток: 36-72 В
• Максимальная потребляемая мощность - 290 Вт
• Диапазон рабочих температур - от 0 до 55 °C
• Температура хранения - от -40 до 70 °C
• Рабочая влажность - от 5 до 95 % без образования конденсата
• Масса - 5.4 кг
• Габаритные размеры (Ш x В x Г) - 440 x 44 x 300 мм
