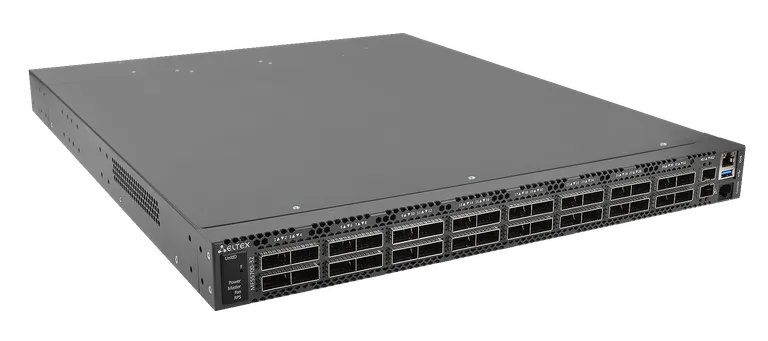

Коммутатор ЦОД MES5700-32

Коммутатор MES5700-32 — это высокопроизводительное устройство, оснащенное интерфейсами 400GBASE-R8 и 10GBASE-R и предназначенное для использования в центрах обработки данных (ЦОД) в качестве Spine, Super Spine, а также Top-of-Rack или End-of-Row коммутатора.


Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальной нагрузке, сохраняя при этом минимальные и предсказуемые задержки для всех типов трафика.


Коммутаторы MES5700-32 имеют возможность использования схем вентиляции Front-to-Back и Back-to-Front, что обеспечивает эффективное охлаждение при использовании устройства в условиях современных ЦОД.


Отказоустойчивость устройства обеспечивается резервированием источников питания (1+1) и применением сменных модулей вентиляции. Коммутатор имеет возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойное функционирование сети оператора.


Поддержка технологии EVPN/VXLAN, реализованная в устройстве, позволяет создавать сети с простой, высокопроизводительной и масштабируемой архитектурой для центров обработки данных.

Интерфейсы

10/100/1000BASE-T (OOB) 1

10GBASE-R (SFP+) 2

40GBASE-R4 (QSFP+)/100GBASE-R4 (QSFP28)/

400GBASE-R8 (QSFP56-DD) 32

USB 2.0 1

Консольный порт RS-232 (RJ-45) 1

Общие параметры

Пропускная способность 25,6 Тбит/с
Производительность на пакетах длиной 64 байта 5426 MPPS
Объем буферной памяти 48 Мбайт
Объем ОЗУ (DDR4) 8 Гбайт
Объем ПЗУ (embedded uSSD) 8 Гбайт
Таблица MAC-адресов 131072²/262144³
Количество ARP-записей⁴ 65469²/98237³
Таблица VLAN 4094
Количество L2 Multicast-групп 2046
Количество правил SQinQ 1320 (ingress), 1320 (egress)

Количество правил MAC ACL 5089
Количество правил IPv4/IPv6 ACL 5089/2544

Количество маршрутов L3 IPv4 Unicast 294884 /16336
Количество маршрутов L3 IPv6 Unicast 73688 /4056
Количество маршрутов L3 IPv4 Multicast 24566 /8100
Количество маршрутов L3 IPv6 Multicast 20158 /2027
Количество VRRP-маршрутизаторов 127
Максимальное количество ECMP-групп 1024
Максимальное количество путей в ECMP-группе 64
Количество VRF 251 (включая VRF по умолчанию)
Количество L3-интерфейсов 2050
Максимальное количество VXLAN 4093
Link Aggregation Groups (LAG) 128, до 32 портов в одном LAG
Качество обслуживания QoS 8 выходных очередей для каждого порта
Размер Jumbo-фреймов 10240 байт
Стекирование до 8 устройств

Функциональные возможности

Функции интерфейсов
– Защита от блокировки очереди (HOL)
– Поддержка обратного давления (Back pressure)
– Поддержка Auto MDI/MDIX
– Поддержка сверхдлинных кадров (Jumbo frames)
– Управление потоком (IEEE 802.3X)
– Зеркалирование портов (SPAN, RSPAN)
– Стекирование

Функции при работе с МAC-адресами
– Независимый режим обучения в каждой VLAN
– Поддержка многоадресной рассылки (MAC Multicast Support)
– Регулируемое время хранения MAC-адресов
– Статические MAC-адреса (Static MAC Entries)
– Логирование событий MAC Flapping

Поддержка VLAN
– Поддержка Voice VLAN
– Поддержка IEEE 802.1Q
– Поддержка Q-in-Q
– Поддержка Selective Q-in-Q
– Поддержка GVRP
– Поддержка Subnet-based VLAN

Функции L2 Multicast
– Поддержка профилей Multicast
– Поддержка статических Multicast-групп
– Поддержка IGMP Snooping v1,2,3
– Поддержка IGMP Snooping Fast Leave на основе хоста/порта
– Поддержка PIM-Snooping
– Поддержка авторизации IGMP через RADIUS
– Поддержка MLD Snooping v1,2
– Поддержка IGMP Querier

Функции L2
– Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
– Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
– Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
– Поддержка Spanning Tree Fast Link option
– Поддержка STP Root Guard
– Поддержка BPDU Filtering
– Поддержка STP BPDU Guard
– Поддержка Loopback Detection (LBD)
– Поддержка ERPS (G.8032v2)
– Поддержка Flex-link
– Поддержка PVSTP+
– Поддержка RPVSTP+

Функции L3
– Статические маршруты
– Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS, BGP (IPv4 Unicast, IPv4 Multicast)
– Address Resolution Protocol (ARP)
– Policy-Based Routing (IPv4)
– Поддержка протокола VRRP
– Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
– Поддержка протокола BFD (для BGP, OSPF, IS-IS)
– Поддержка функции IP Unnumbered
– Поддержка протокола GRE
– Поддержка технологии VRF lite 1 Технология EVPN/VXLAN
– Поддержка сервисов L2VPN
– Поддержка сервисов L3VPN (symmetric IRB)
– Ingress replication
– Multicast replication
– EVPN multihoming
– Anycast gateway
– ARP suppression
– IPv4 gateway address (для маршрутов type 5)
– MAC mobility

Функции Link Aggregation
– Создание групп LAG
– Объединение каналов с использованием LACP
– Поддержка LAG Balancing Algorithm
– Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6
– Функциональность IРv6 Host
– Совместное использование IРv6, IРv4

Сервисные функции
– Диагностика оптического трансивера

Функции обеспечения безопасности
– DHCP Snooping
– Опция 82 протокола DHCP
– IP Source Guard
– Dynamic ARP Inspection
– Поддержка sFlow
– Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические

MAC-адреса
– Проверка подлинности основе IEEE 802.1x
– Guest VLAN
– Система предотвращения DoS-атак
– Сегментация трафика
– Фильтрация DHCP-клиентов
– Предотвращение атак BPDU
– Фильтрация NetBIOS/NetBEUI

Списки управления доступом ACL
– L2-L3-L4 ACL (Access Control List)
– Поддержка Time-Based ACL
– IРv6 ACL
– ACL на основе:
– Порта коммутатора
– Приоритета IEEE 802.1p
– VLAN ID
– EtherType
– DSCP
– Типа IP-протокола
– Номера порта TCP/UDP

Основные функции качества обслуживания (QoS) и ограничение скорости
– Статистика QoS
– Ограничение скорости на портах (Shaping, Policing)
– Поддержка класса обслуживания IEEE 802.1р
– Защита от широковещательного «шторма»
– Управление полосой пропускания
– Обработка очередей по алгоритмам Strict

Priority/Weighted Round Robin (WRR)
– Три цвета маркировки
– Назначение меток CoS/DSCP на основании ACL
– Назначение меток VLAN на основании ACL
– Настройка приоритетов 802.1p для VLAN управления
– Перемаркировка DSCP to CoS, CoS to DSCP
– Назначение меток 802.1p DSCP для протокола IGMP

OAM
– 802.3ah Ethernet Link OAM
– 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)
