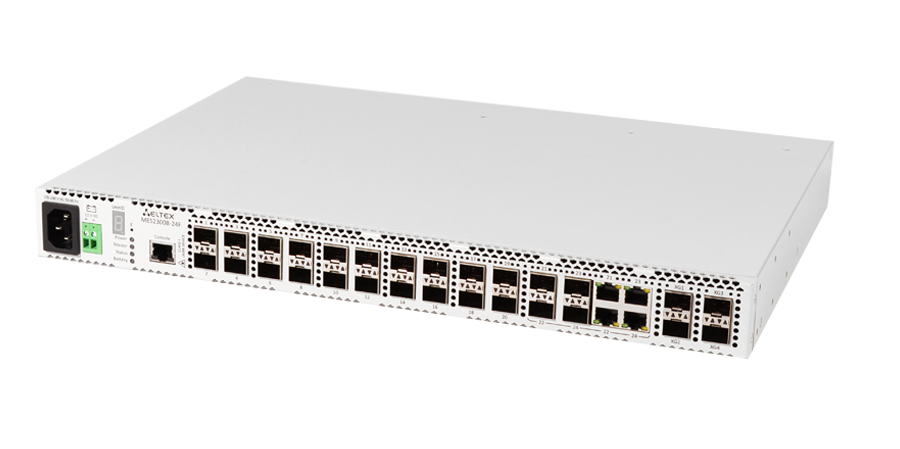

Коммутатор агрегации MES2300B-24F

Описание
Технические характеристики
Отзывы
Ключевые преимущества
  • Пропускная способность до 128 Гбит/с
  • Неблокируемая коммутационная матрица
  • До 4 портов 10G
  • Коммутаторы уровня L3
  • Стекирование до 8 устройств
  • Бесперебойное питание от АКБ
Новое поколение коммутаторов доступа MES осуществляет подключение конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов 1G/10G.
Коммутаторы MES2300B-24F также могут использоваться в операторских сетях в качестве коммутаторов уровня агрегации или транспортных коммутаторов.

Порты устройств поддерживают работу на скоростях 1 Гбит/с и 10 Гбит/с, что обеспечивает гибкость в использовании и возможность постепенного перехода на более высокие скорости передачи данных. Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальных нагрузках, сохраняя при этом минимальные и предсказуемые задержки на всех типах трафика.

Функциональные возможности коммутаторов обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.

Бесперебойное питание
Коммутаторы MES2300B-24F имеют возможность подключения аккумуляторной батареи для обеспечения гарантированного питания в случае пропадания первичной сети 220 В. Коммутатор оснащен блоком питания, который позволяет заряжать АКБ при наличии питания 220 В. Система резервного питания позволяет следить за состоянием первичной сети и извещать о переходе с одного типа питания на другой.
Указанные в технической документации значения являются приблизительными, поскольку разработка устройства еще не завершена. Точные показатели будут опубликованы после финального тестирования и выхода модели в предсерийное производство

Интерфейсы
  • 1000BASE-X/100BASE-FX (SFP) - 20
  • 10/100/1000BASE-T/1000BASE-X/100BASE-FX Combo - 4
  • 10GBASE-R (SFP+)/1000BASE-X (SFP) - 4
  • Консольный порт RS-232 (RJ-45) - 1
Производительность
  • Пропускная способность - 128 Гбит/с
  • Производительность на пакетах длиной 64 байта1 - 95,2 MPPS
  • Объем буферной памяти - 1,5 МБ
  • Объем ОЗУ (DDR4) - 1024 МБ
  • Объем ПЗУ (RAW NAND) - 512 МБ
  • Таблица MAC-адресов - 16384
  • Количество ARP-записей2 - 820
  • Таблица VLAN - 4094
  • Количество L2 Multicast-групп - 1024
  • Количество правил SQinQ - 958 (ingress/egress)
  • Количество правил ACL - 958
  • Количество маршрутов L3 IPv4 Unicast3 - 818
  • Количество маршрутов L3 IPv6 Unicast3 - 210
  • Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)3 - 412
  • Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)3 - 103
  • Количество VRRP-маршрутизаторов - 255
  • Максимальный размер ECMP-групп - 8
  • Количество L3-интерфейсов - 130
  • Link Aggregation Groups (LAG) - 32, до 8 портов в одном LAG
  • Качество обслуживания QoS - 8 выходных очередей для каждого порта
  • Размер Jumbo-фреймов - максимальный размер пакетов 10240 байт
  • Стекирование - 8 устройств
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back pressure)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (SPAN, RSPAN)
  • Стекирование
Функции при работе с МAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)— Регулируемое время хранения MAC-адресов
  • Статические MAC-адреса (Static MAC Entries)
  • Логирование событий MAC Flapping
Поддержка VLAN
  • Поддержка Voice VLAN
  • Поддержка IEEE 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP
Функции L2 Multicast
  • Поддержка профилей Multicast
  • Поддержка статических Multicast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping Fast Leave на основе хоста/порта— Поддержка функции IGMP proxy-report
  • Поддержка авторизации IGMP через RADIUS
  • Поддержка MLD Snooping v1,2
  • Поддержка IGMP Querier
  • Поддержка MVR
Функции L2
  • Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
  • Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка PVSTP+
  • Поддержка RPVSTP+
  • Поддержка Spanning Tree Fast Link option
  • Поддержка STP Root Guard
  • Поддержка BPDU Filtering
  • Поддержка STP BPDU Guard
  • Поддержка Loopback Detection (LBD)
  • Поддержка ERPS (G.8032v2)
  • Поддержка Private VLAN
  • Поддержка Layer 2 Protocol Tunneling (L2PT)
Функции L3
  • Статические IP-маршруты
  • Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP4 (IPv4 Unicast, IPv4 Multicast)
  • Поддержка протоколов BFD (для BGP)
  • Address Resolution Protocol (ARP)
  • Поддержка Proxy ARP
  • Поддержка протокола VRRP
  • Протоколы динамической маршрутизации мультикаста PIM SM, IGMP Proxy
  • Балансировка нагрузки ECMP
  • Поддержка функции IP Unnumbered
Функции Link Aggregation
  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm
  • Поддержка Multi-Switch Link Aggregation Group (MLAG)
Поддержка IPv6
  • Функциональность IРv6 Host
  • Совместное использование IРv6, IРv4
Сервисные функции
  • Диагностика оптического трансивера
  • Green Ethernet
Функции обеспечения безопасности
  • Защита от несанкционированных DHCP-серверов (DHCP Snooping)
  • Опция 82 протокола DHCP
  • IP Source Guard
  • Dynamic ARP Inspection
  • Поддержка sFlow
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
  • Проверка подлинности по портам на основе IEEE 802.1x
  • Guest VLAN
  • Система предотвращения DoS-атак
  • Сегментация трафика
  • Фильтрация DHCP-клиентов
  • Предотвращение атак BPDU
  • Фильтрация NetBIOS/NetBEUI
Списки управления доступом ACL
  • L2-L3-L4 ACL (Access Control List)
  • Поддержка Time-Based ACL
  • IРv6 ACL
  • ACL на основе:
    • Порта коммутатора
    • Приоритета IEEE 802.1p
    • VLAN ID
    • EtherType
    • DSCP
    • Типа IP-протокола
    • Номера порта TCP/UDP
    • Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции качества обслуживания (QoS) и ограничение скорости
  • Статистика QoS
  • Ограничение скорости на портах (Shaping, Policing)
  • Поддержка класса обслуживания IEEE 802.1р
  • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
  • Управление полосой пропускания
  • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
  • Три цвета маркировки
  • Классификация трафика на основании ACL
  • Назначение меток CoS/DSCP на основании ACL
  • Настройка приоритета 802.1p для VLAN управления
  • Перемаркировка DSCP to COS, COS to DSCP
  • Назначение VLAN на основании ACL
  • Назначение меток 802.1p, DSCP для протокола IGMP
ОАМ
  • 802.3ah Ethernet Link OAM
  • 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)
Основные функции управления
  • Загрузка и выгрузка конфигурации и ПО по TFTP
  • Протокол SNMP
  • Интерфейс командной строки (CLI)
  • Web-интерфейс
  • Syslog
  • SNTP (Simple Network Time Protocol)
  • Traceroute
  • LLDP (802.1ab) + LLDP MED
  • LLDP (IEEE 802.1ab)
  • Управление доступом к коммутатору — уровни привилегий для пользователей
  • Списки контроля доступа (Management ACL)
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System)
  • Сервер Telnet, сервер SSH
  • Клиент Telnet, клиент SSH
  • Поддержка SSL
  • Поддержка макрокоманд
  • Журналирование вводимых команд
  • Системный журнал
  • Автоматическая настройка по DHCP
  • DHCP Relay (поддержка IPv4)
  • DHCP Option 12
  • Команды отладки
  • Механизм ограничения трафика в сторону CPU
  • Шифрование паролей
  • Восстановление пароля
  • Ping (IPv4/IPv6)
Функции мониторинга
  • Статистика интерфейсов
  • Удаленный мониторинг RMON/SMON
  • Поддержка IP SLA
  • Мониторинг загрузки CPU по задачам и типу трафика
  • Мониторинг температуры
  • Мониторинг TCAM
MIB
  • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
  • RFC 1212 Concise MIB Definitions
  • RFC 1213 MIB II
  • RFC 1215 MIB Traps Convention
  • RFC 1493, 4188 Bridge MIB
  • RFC 1157, 2571-2576 SNMP MIB
  • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
  • RFC 1271,1757, 2819 RMON MIB
  • RFC 2465 IPv6 MIB
  • RFC 2466 ICMPv6 MIB
  • RFC 2737 Entity MIB
  • RFC 4293 IPv6 SNMP Mgmt Interface MIB
  • Private MIB
  • RFC 2021 RMONv2 MIB
  • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
  • RFC 2668 IEEE 802.3 MAU MIB
  • RFC 2674, 4363 IEEE 802.1p MIB
  • RFC 2233, 2863 IF MIB
  • RFC 2618 RADIUS Authentication Client MIB
  • RFC 4022 MIB для TCP
  • RFC 4113 MIB для UDP
  • RFC 3289 MIB для Diffserv
  • RFC 2620 RADIUS Accounting Client MIB
  • RFC 2925 Ping & Traceroute MIB
  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792 ICMPv4
  • RFC 2463, 4443 ICMPv6
  • RFC 4884 Extended ICMP для поддержки сообщений Multi-Part— RFC 793 TCP
  • RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6— RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
  • RFC 2571-2574 SNMP
  • RFC 826 ARP
  • RFC 854 Telnet
Физические характеристики и условия окружающей среды
  • Питание:
    • 100–240 В AC, 50–60 Гц;
    • 12 В DC
  • Максимальная потребляемая мощность - 63 Вт
  • Максимальная потребляемая мощность без учета заряда АКБ - 45 Вт
  • Аппаратная поддержка Dying Gasp
  • Рабочая температура окружающей среды - от -20 до +65 °С
  • Температура хранения - от -50 до +70 °С
  • Рабочая влажность - не более 80 %
  • Вентиляция - Front-to-Back, 4 вентилятора
  • Исполнение - 19", 1U
  • Габариты (Ш × В × Г) - 430 × 44 × 305 мм
  • Масса - 3,55 кг

1Значения указаны для односторонней передачи
2Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
3Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
4Поддержка протокола BGP предоставляется по лицензии
