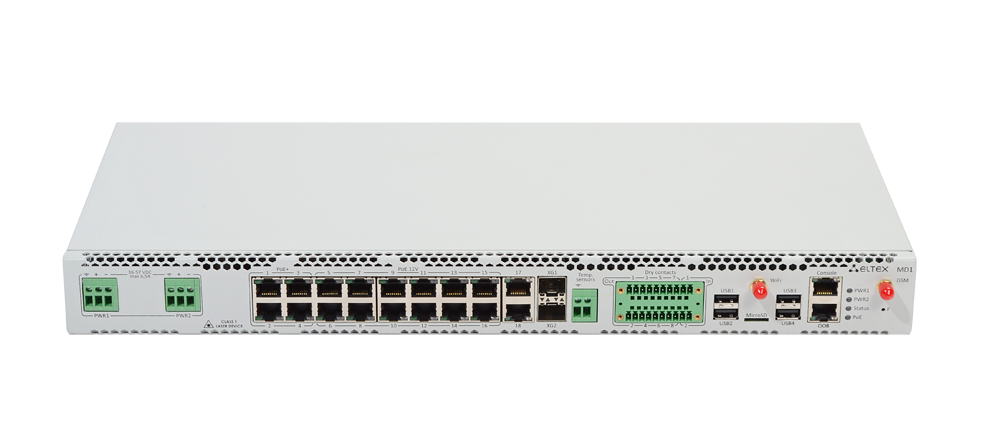

Промышленный контроллер MD1

Описание
Технические характеристики
Отзывы
Ключевые преимущества
  • Управление климатическими параметрами помещения
  • Сбор телеметрии с датчиков/счетчиков через интерфейсы RS-232, RS-485, CAN, «сухие контакты»
  • Управление и контроль дизель-генераторной установки
  • Поддержка функций Ethernet коммутатора с интерфейсами PoE+
Краткое описание
Промышленный контроллер MD1 предназначен для контроля и управления устройствами инфраструктуры помещения. Устройство состоит из основного и выносных блоков. Основной блок MD1 имеет в своем составе порты Ethernet 10/100/1000Base-T с поддержкой PoE/PoE+, порты 1000Base-X (SFP), интерфейс 1-wire для подключения внешних устройств типа термодатчиков, сухие контакты для управления внешними устройствами. Опционально возможна установка встроенного модуля Wi-Fi 802.11n и GSM-модема, выполненных на базе USB-stick с выводом антенны на переднюю панель коммутатора. Выносные блоки MD1 подключаются к основному блоку по интерфейсу Ethernet и обеспечивают управление и контроль климатическими устройствами, системами вентиляции, дизель-генераторной установкой и другими устройствами.

MD1 схема.png

Статус устройства
Опытный образец.

По вопросам тестирования устройства и другим вопросам просьба обращаться в коммерческий отдел post@eltexalatau.kz

Интерфейсы
  • 4х10/100/1000 Base-TX (RJ-45, PoE+)
  • 12х10/100/1000 Base-TX (RJ-45, Passive PoE 12 В)
  • 2х10/100/1000 Base-TX (RJ-45)
  • 2х1000 Base-X (SFP)
  • 4хUSB 2.0
  • 1x1-wire
  • 1хOOB (RJ-45)
  • 1 консольный порт RS-232 (RJ-45)
  • 1 слот Micro SD
  • Сухие контакты: 8 выходных, 2 входных (клеммный разъем)
  • 1 разъем для подключения антенны Wi-Fi SMA (female)
  • 1 разъем для подключения антенны GSM SMA (female)
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back pressure)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (Port mirroring)
  • Стекирование, до 8 устройств в стеке
Функции при работе с МAC-адресами
  • Таблица MAC-адресов 16K
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические записи MAC (Static MAC Entries)
Поддержка VLAN
  • До 4K VLAN
  • Поддержка Voice VLAN
  • Поддержка 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP
Функции L2 Multicast
  • Поддержка 1K групп
  • Поддержка профилей Multicast
  • Поддержка статических Mullticast групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP snooping Fast Leave на основе порта/хоста
  • Поддержка авторизации IGMP через RADIUS
  • Поддержка MLD Snooping v1,2
  • Поддержка IGMP Querier
  • Поддержка MVR
Функции L2
  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка RSTP (Rapid spaning tree protocol, IEEE 802.1w)
  • Поддержка MSTP (Multiple Spanning Tree, IEEE802.1s)
  • Поддержка Spanning Tree Fast Link option
  • Поддержка STP Root Guard
  • Поддержка BPDU Filtering
  • Поддержка STP BPDU Guard
  • Поддержка Loopback Detection (LBD)
Функции Link Aggregation
  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm
Поддержка IPv6
  • Функциональность IPv6 Host
  • Совместное использование IPv4, IPv6
Сервисные функции
  • Виртуальное тестирование кабеля (VCT)
  • Диагностика оптического трансивера
  • Green Ethernet
Функции обеспечения безопасности
  • DHCP snooping
  • Опция 82 протокола DHCP
  • IP Source address guard
  • Dynamic ARP Inspection
  • Поддержка sFlow
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
  • Проверка подлинности по портам на основе 802.1x
  • Guest VLAN
  • Система предотвращения DoS атак
  • Сегментация трафика
  • Защита от несанкционированных DHCP серверов
  • Фильтрация DHCP клиентов
  • Предотвращение атак BPDU
  • Фильтрация NetBIOS/NetBEUI
Списки управления доступом ACL
  • L2-L3-L4 ACL (Access Control List)
  • Поддержка Time-Based ACL
  • IPv6 ACL
  • до 1024 правил доступа
  • ACL на основе:
  • Порта коммутатора
  • Приоритета 802.1p
  • VLAN ID
  • Ether type
  • DSCP
  • Типа протокола
  • Номера порта TCP/UDP
Основные функции качества обслуживания (QoS) и ограничения скорости
  • Поддержка QoS/CoS
  • Статистика QoS
  • Ограничение скорости на портах (shaping, policing)
  • Поддержка до 8 приоритетных очередей
  • Поддержка класса обслуживания 802.1p
  • Защита от широковещательного «шторма»
  • Управление полосой пропускания
  • Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
  • Три цвета маркировки
  • Классификация трафика на основании ACL
  • Назначение меток CoS/DSCP на основании ACL
ОАМ/CFM
  • 802.3ah Ethernet Link OAM
  • Dying Gasp
  • 802.1ag Connectivity Fault Management (CFM)
  • 802.3ah Unidirectional LinkDetection (протокол обнаружения однонаправленных связей)
Основные функции управления
  • Загрузка и выгрузка конфигурационного файла по TFTP
  • Протокол SNMP
  • Интерфейс командной строки(CLI)
  • Web-интерфейс
  • Syslog
  • SNTP (Simple Network Time Protocol)
  • Traceroute
  • LLDP (802.1ab) + LLDP MED
  • Управление контролируемым доступом – уровни привилегий
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
  • Сервер SSH
  • Поддержка SSL
  • Поддержка макрокоманд
  • Журналирование вводимых команд
  • Системный журнал
  • Автоматическая настройка DHCP
  • DHCP Relay (Поддержка Ipv4)
  • DHCP Option 12
  • DHCP Relay Option 82
  • Добавление тега PPPoE Circuit-ID¹
  • Flash File System
  • Команды отладки
  • Шифрование пароля
  • Восстановление пароля
  • Ping (поддержка IPv4/IPv6)
Функции мониторинга
  • Статистика интерфейсов
  • Удаленный мониторинг RMON/SMON
  • Поддержка мониторинга загрузки CPU по задачам
  • Мониторинг памяти
  • Мониторинг температуры
  • Мониторинг TCAM
MIB
  • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
  • RFC 1212 Concise MIB Definitions
  • RFC 1213 MIB II
  • RFC 1215 MIB Traps Convention
  • RFC 1493, 4188 Bridge MIB
  • RFC 1157, 2571-2576 SNMP MIB
  • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
  • RFC 271,1757, 2819 RMON MIB
  • RFC 2465 IPv6 MIB
  • RFC 2466 ICMPv6 MIB
  • RFC 2737 Entity MIB
  • RFC 4293 IPv6 SNMP Mgmt Interface MIB
  • Private MIB
  • RFC 3289 DIFFSERV MIB
  • RFC 2021 RMONv2 MIB
  • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
  • RFC 2668 802.3 MAU MIB
  • RFC 2674, 4363 802.1p MIB
  • RFC 2233, 2863 IF MIB
  • RFC 2618 RADIUS Authentication Client MIB
  • RFC 4022 MIB для TCP
  • RFC 4113 MIB для UDP
  • RFC 3298 MIB дляDiffserv
  • RFC 2620 RADIUS Accounting Client MIB
  • RFC 2925 Ping &Traceroute MIB
  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792 ICMPv4
  • RFC 2463, 4443 ICMPv6
  • RFC 4884 ExtendedICMPдляподдержкисообщенийMulti-Part
  • RFC 793 TCP
  • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и Ipv6
  • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol(EAP)
  • RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
  • RFC 826 ARP
Физические параметры
  • Электропитание:
    - 48 (36-60) В постоянного тока (макс. 6,5А)
    - 2 входа питания для обеспечения резервированияпомощи АКБ 12В (ёмкость от 2,2 Ач до 7,2 Ач)
  • Рабочая температура окружающей среды: 0-55°С
  • Рабочая влажность: 20-80%
