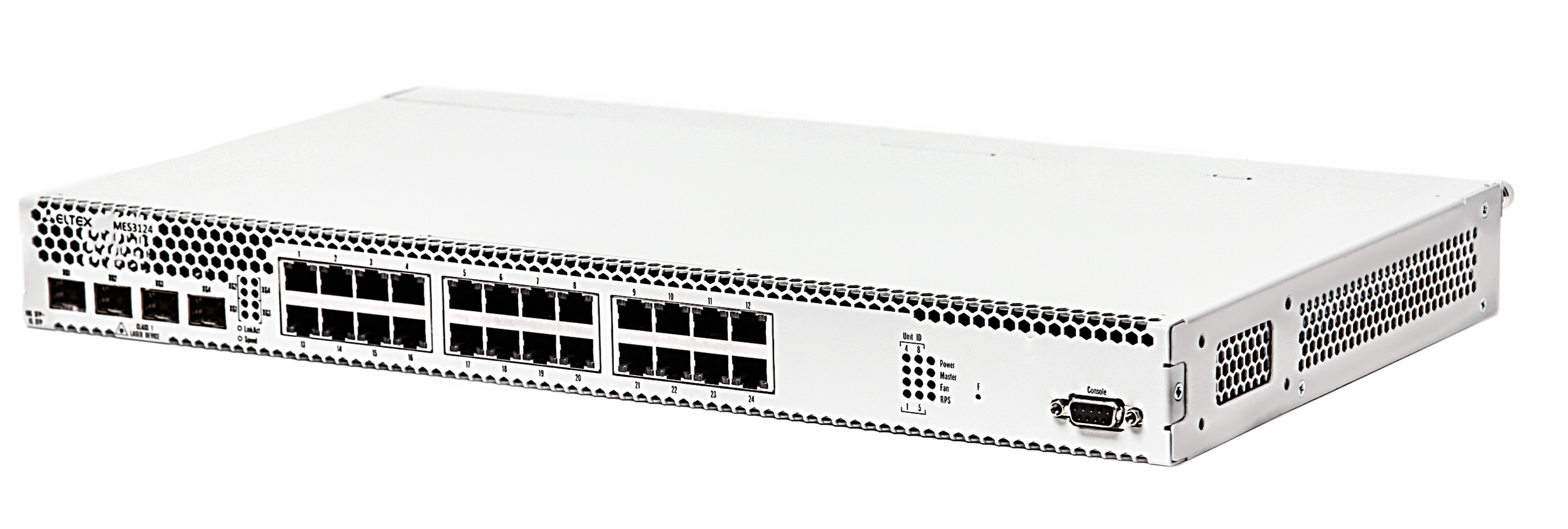

Коммутатор агрегации MES3124

Описание
Технические характеристики
Модули и доп. оборудование
Отзывы
Ключевые особенности
  • Высокая производительность
  • Поддержка стекирования
  • До 4 портов 10G  в базовой конфигурации
  • Резервирование источников питания с возможностью горячей замены
  • Расширенные функции L2
  • Поддержка функций L3
  • Front-to-back вентиляция

Коммутаторы серии MES3100 используются в операторских сетях в качестве коммутаторов уровня агрегации района или транспортных коммутаторов.  В центрах обработки данных устройства применяют в качестве Top-of-Rack коммутаторов. Коммутаторы агрегации обладают высоким запасом по производительности благодаря универсальным интерфейсам, работающим на скорости 10Гбит/с или 1Гбит/с.

Поддержка статической и динамической маршрутизации, наличие 2 интерфейсов 10Гбит/с (SFP+), возможность объединения в стек до 8 устройств, резервирование источников питания с возможностью горячей замены

Поддержка протокола быстрой сходимости EAPS позволяет получить время сходимости оптического кольца менее 200 мс и обеспечивает беспрерывное предоставление сервисов.

Коммутаторы поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.

Пакетный процессор Marvell 98DX4122 (BobCat)

Интерфейсы
  • 24 х 100/1000 Base-T (RJ-45)
  • 4 х 10G Base-X/1000Base-X(SFP+/SFP)
  • Консольный порт RS-232/DB-9
Производительность
  • Производительность - 128 Гбит/c
  • Производительность на пакетах длиной 64 байта - 94 MPPS
  • Таблица MAC-адресов - 16К
  • Количество активных VLAN - 4К
  • Таблица ACL - 2К
  • Размер Jumbo-фрейма - максимальный размер пакетов – 10240 байт
  • Объем буферной памяти - 12 Мбит
  • Объем ОЗУ (DDR2) - 256 Мбайт
  • Объем ПЗУ (SPI Flash) - 16 Мбайт
  • Качество обслуживания QoS - 8 выходных очередей для каждого порта
  • Количество групп L2 Multicast (IGMP Proxy) - 1К
  • Количество маршрутов L3 Multicast (IGMP Proxy) - 1К
  • Количество маршрутов L3 Unicast (RIP, OSPF) - 10К
  • Количество ARP-записей1 - 4К
  • Количество интерфейсов L3 512
  • Link Aggregation Groups (LAG) - 24, до 8 портов в одном LAG
  • Стекирование - 8 устройств
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back pressure)
  • Поддержка MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (Port mirroring)
Функции при работе с МAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC MulticastSupport)
  • Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
  • Статические записи MAC (Static MAC Entries)
  • Логирование событий MAC Flapping
  • Отслеживание событий MAC change на портах
  • Отслеживание событий MAC flapping на портах
Поддержка VLAN
  • IEEE 802.1Q
  • Поддержка Voice VLAN
  • Зеркалирование VLAN (VLAN mirroring)
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP
Функции L2 Multicast
  • Поддержка профилей Multicast
  • Поддержка статических Multicast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP Snooping Fast Leave на основе порта/хоста
  • Поддержка авторизации IGMP через RADIUS
  • Поддержка MLD Snooping v1,2
  • Поддержка IGMP Querier
  • Multicast TV VLAN
  • Поддержка MVR
Функции L2
  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
  • Поддержка  протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка STP Multiprocess
  • Поддержка STP Root Guard
  • Поддержка STP BPDU Guard
  • Поддержка STP Loop Guard
  • Поддержка BPDU Filtering
  • Поддержка Spanning Tree Fast Link option
  • Поддержка Layer 2 Protocol Tunneling
  • Поддержка Private VLAN
  • Поддержка ERPS (G.8032v2)
  • Поддержка EAPS
  • Поддержка Loopback Detection (LBD)
  • Изоляция портов
  • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
  • Поддержка Flex Link (Dual homing)
Функции Link Aggregation
  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm
Функции L3
  • Клиенты BootP и DHCP(Dynamic Host Configuration Protocol)
  • Статическая маршрутизация IPv4
  • Динамическая маршрутизация RIPv2
  • Поддержка ARP (Address Resolution Protocol), ARP Proxy
  • Динамическая маршрутизация OSPFv2
  • Поддержка VRRP
  • IGMP Proxy
Функции обеспечения безопасности
  • DHCP snooping
  • Опция 82 протокола DHCP
  • UDP Relay, DHCP Relay
  • IP Source address Guard
  • Dynamic ARP Inspection (Protection)
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
  • Проверка подлинности по портам на основе 802.1x
  • SSL v1/v2/v3
  • Защита от атак BPDU
  • PPPoE Intermediate agent
  • Выбор алгоритма работы SSH-сервера
AAA
  • Web-Based Authentication (WAC)
  • Управление доступом на основе порта
  • Управление доступом на основе хоста
  • Динамическое назначение VLAN
  • Управление доступом на основе MAC-адресов
  • Guest VLAN
ACL (Списки управления доступом)
  • L2-L3-L4 ACL (Access Control List)
  • Time-Based ACL
  • ACL на основе:
    • Очередей приоритетов IEEE 802.1p
    • VLAN ID
    • MAC-адресов
    • Ethertype– IPv4/IPv6-адреса
    • DSCP
    • Типа IP-протокола
    • Номера порта TCP/UDP
    • Класса трафика IPv6
    • Метки потока IPv6
    • Содержимого пакетов, определяемого пользователем (User Defined Bytes)
  • Cтатистика ACL
Основные функции качества обслуживания (QoS) и ограничение скорости
  • Статистика QoS
  • Ограничение скорости на портах (shaping, policing)
  • Поддержка класса обслуживания IEEE 802.1p
  • Защита от широковещательного «шторма»
  • Управление полосой пропускания
  • Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
  • Три цвета маркировки
  • Классификация трафика на основании на основании ACL
  • Назначение меток CoS/DSCP на основании ACL
  • Перемаркировка меток CoS в DSCP, DSCP в CoS
  • Назначение VLAN на основании ACL
ОАМ
  • IEEE 802.3ah Ethernet Link OAM
  • Dying Gasp
  • IEEE 802.1ag Connectivity Fault Management (CFM)
  • IEEE 802.3ah Unidirectional Link Detection (UDLD)
Поддержка IPv6
  • Функциональность IPv6 Host
  • Совместное использование IРv4, IРv6
Основные функции управления
  • Web-интерфейс
  • Загрузка и выгрузка файла настройки по TFTP
  • Удаленный мониторинг (RMON)
  • Протокол SNMP
  • Интерфейс командной строки(CLI)
  • Syslog
  • SNTP (Simple Network Time Protocol)
  • Traceroute
  • Управление контролируемым доступом – уровни привилегий для пользователей
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS TACACS+
  • Сервер Telnet, сервер SSH
  • Клиент Telnet, клиент SSH
  • LLDP (IEEE 802.1ab) + LLDP MED
  • Поддержка макро-команд
  • BootP/DHCP-клиент
  • Автонастройка DHCP
  • DHCP Relay
  • DHCP Relay Option 60; 61
  • DHCP Relay Option 82
  • DHCP-сервер
  • Команды отладки
  • Сервер FTP
  • Поддержка статических маршрутов IPv6 для сети управления
  • Поддержка двух версий файлов конфигурации
Сервисные функции
  • Виртуальное тестирование кабеля (VCT)
  • Диагностика оптического трансивера
  • Регулирование скорости вращения вентиляторов
  • Green Ethernet
Функции мониторинга
  • Статистика интерфейсов
  • Удаленный мониторинг RMON/SMON
  • Поддержка IP SLA
  • Поддержка механизма утилизации CPU по задачам и по типу трафика
  • Мониторинг загрузки оперативной памяти (RAM)
  • Мониторинг температуры
  • Мониторинг TCAM
Стандарты MIB/IETF
  • RFC1213 MIB-II
  • RFC1493 Bridge MIB
  • RFC1907 SNMPv2 MIB
  • RFC2571~2576 SNMP MIB
  • RFC1271, 2819 RMON MIB
  • RFC2021 RMON v2 MIB
  • RFC2665 Ether-like MIB
  • RFC2668 MAU MIB
  • RFC2674 802.1p MIB
  • RFC2233, 2863 IF MIB
  • RFC2618 RADIUS Authentication Client MIB
  • RFC1724 RIP v2 MIB
  • RFC1850 OSPF v2 MIB
  • RFC2096 IP Forwarding Table MIB (CIDR)
  • RFC2787 VRRP MIB
  • RFC2932 IPv4 Multicast Routing MIB
  • RFC2934 PIM MIB for IPv4
  • RFC2620 RADIUS Accounting Client MIB
  • RFC2933 IGMP MIB
  • RFC783 TFTP
  • RFC 791 IP
  • RFC 792 ICMP
  • RFC 793 TCP
  • RFC 826 ARP
  • RFC854 Telnet
  • RFC951, 1542 BootP
  • RFC2068 HTTP
  • RFC2138 RADIUS
  • RFC2139 RADIUS Accounting
  • RFC1492 TACACS
  • RFC3176 sFlow
  • RFC2598 DiffServ Expedited Forwarding
Физические характеристики
  • Питание:
    • 220 В AC, 50 Гц
    • 36-72В DC
  • Максимальная потребляемая мощность - не более 50 Вт
  • Рабочая температура окружающей среды  - от -10° до +45° С
  • Температура хранения - от -40° до +70° С
  • Рабочая влажность - не более 80%
  • Вентиляция - 4 вентилятора
  • Размеры (ШxВxГ) - 430х44х265 мм, исполнение 19'', типоразмер 1U
  • Вес - 3,7 кг

   Текущая версия ПО 2.5.48.8
1 Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
Дополнительные модули (не входят в базовую комплектацию)
PM160-220/12Модуль питания PM160-220/12, 220V AC, 160W
PM100-48/12Модуль питания PM100-48/12, 48V DC, 100W

    SFP-модули (не входят в базовую комплектацию)
 1 волокно

Part Number

 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS3 / FH-SB5312CDS3

 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL3 / FH-SB5312CDL3

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS20 / FH-SB5312CDS20

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL20 / FH-SB5312CDL20

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL

FH-SB3512IDS20 / FH-SB5312IDS20

 SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL40 / FH-SB5312CDL40

 SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS40 / FH-SB5312CDS40

 SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SB4512CDL80 / FH-SB5412CDL80

 SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

FH-SB4512CDS80 / FH-SB5412CDS80

 SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SB4512CDL120 / FH-SB5412CDL120

 SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

FH-SB4512CDS120 / FH-SB5412CDS120

 SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM

FH-SB4512CDL160 / FH-SB5412CDL160

 2 волокна
 SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm,  LC,  DDM

FH-S8512CDL05

 SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL2

 SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL20

SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL40
 SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL80

 SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL120

 SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL160

SFP+
 1 волокно
 SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1290/1310 LC, DDM

FH-SPB911TCDL3 / FH-SPB191TCDL3

 SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL20 / FH-SPB321TCDL20

 SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL40 / FH-SPB321TCDL40

 SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL60 / FH-SPB321TCDL60

 SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SPB451TCDL80 / FH-SPB541TCDL80

 SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SPB451TCDL100 / FH-SPB541TCDL100
 2 волокна
 SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM

FH-SP851TCDL03

 SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-SP311TCDL20

 SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL40

 SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL80

 SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL100

SFP/SFP+ трансиверы с интерфейсом RJ-45
 SFP трансивер 10/100/1000 BASE-T

FH-ST2

 SFP+ трансивер 10GBASE-Т

FH-10SFP-T

SFP+ Direct Attach Cable
 SFP+ Direct attach cable, 10G, 1m

FH-DP1T30SS01

 SFP+ Direct attach cable, 10G, 2m

FH-DP1T30SS02

SFP+ Direct attach cable, 10G, 3m

FH-DP1T30SS03

SFP+ Direct attach cable, 10G, 5m

FH-DP1T30SS05
