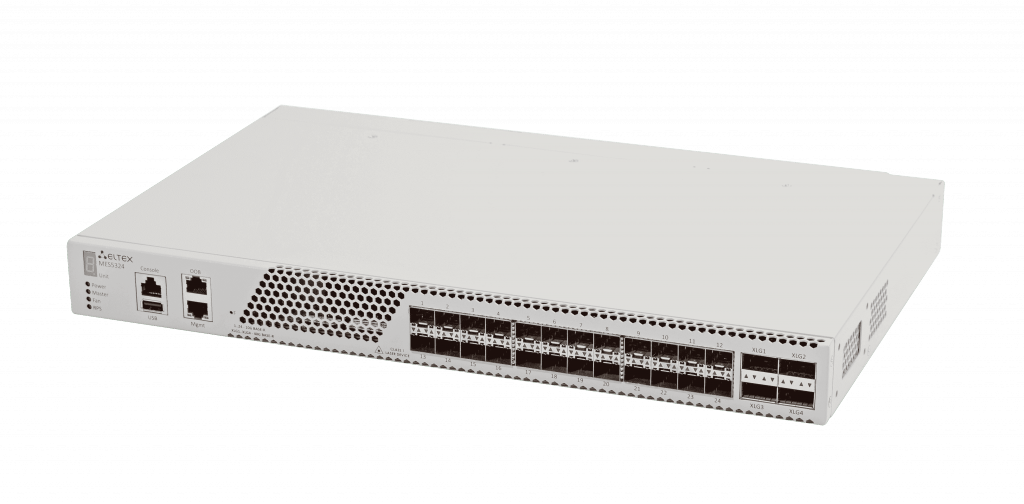

Коммутаторы агрегации 10G MES5324

Описание
Технические характеристики
Модули и доп. оборудование
Отзывы
Ключевые особенности
  • Пропускная способность 800 Гбит/с
  • Неблокируемая коммутационная матрица
  • 24 порта 10G, 4 порта 40G
  • Коммутатор уровня L3
  • Стекирование до 8 устройств
  • Резервирование источников питания
  • Дублированная система вентиляции
  • Front-to-Back вентиляция

MES5324 - высокопроизводительный коммутатор, оснащенный интерфейсами 10GBASE-R, 40GBASE-SR4/LR4. Коммутатор предназначен  для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.

Порты устройства поддерживают работу на скоростях 1 Гбит/с (SFP), 10 Гбит/с (SFP+) и 40 Гбит/с (QSFP), что обеспечивает гибкость в использовании и возможность постепенного перехода на более высокие скорости передачи данных.

Неблокируемая коммутационная матрица обеспечивает корректную обработку пакетов при максимальных нагрузках, сохраняя минимальные и предсказуемые задержки на всех типах трафика.

Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.

Устройства имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойность функционирования сети оператора.
Пакетный процессор Marvell 98CX8129-A1 (Hooper)

Интерфейсы
  • 24x10GBASE-R(SFP+)/1000BASE-X (SFP)
  • 4x40GBASE-SR4/LR4 (QSFP)
  • 1x10/100/1000BASE-T (ООВ)
  • 1х10/100/1000BASE-T (Management in-band)
  • 1xКонсольный порт RS-232 (RJ-45)
Производительность
  • Пропускная способность - 800 Гбит/с
  • Производительность на пакетах длиной 64 байта1 - 512,8 MPPS
  • Объем буферной памяти - 4 Мбайт
  • Объем ОЗУ (DDR3) - 4 Гбайт
  • Объем ПЗУ (NAND) - 2 Гбайт
  • Таблица MAC-адресов - 64K
  • Таблица VLAN - 4094
  • Количество L2 Multicast-групп - 4К
  • Количество ARP-записей2 - 7748
  • Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG
  • Максимальный размер ECMP- групп - 64
  • Качество обслуживания QoS - 8 выходных очередей для каждого порта
  • Количество правил ACL - 1982
  • Количество ACL - 2048
  • Количество правил ACL в одном ACL - 256
  • Количество маршрутов L3 IPv4 Unicast3 - 7748
  • Количество маршрутов L3 IPv6 Unicast3 - 1942
  • Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)3 - 4024
  • Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)3 - 1006
  • Размер Jumbo-фреймов - Максимальный размер пакетов 10 240 байт
  • Стекирование - 8 устройств
Функции интерфейсов
  • Защита от блокировки очереди (HOL)
  • Поддержка обратного давления (Back Pressure)
  • Поддержка Auto MDI/MDIX
  • Поддержка сверхдлинных кадров (Jumbo Frames)
  • Управление потоком (IEEE 802.3X)
  • Зеркалирование портов (Port Mirroring)
  • Стекирование
Функции при работе с MAC-адресами
  • Независимый режим обучения в каждой VLAN
  • Поддержка многоадресной рассылки (MAC Multicast Support)
  • Регулируемое время хранения MAC-адресов
  • Статические записи MAC (Static MAC Entries)
  • Логирование событий MAC Flapping
Поддержка VLAN
  • Поддержка Voice VLAN
  • Поддержка 802.1Q
  • Поддержка Q-in-Q
  • Поддержка Selective Q-in-Q
  • Поддержка GVRP
Функции L2 Multicast
  • Поддержка профилей Multicast
  • Поддержка статических Multicast-групп
  • Поддержка IGMP Snooping v1,2,3
  • Поддержка IGMP snooping Fast Leave на основе хоста/порта
  • Поддержка Pim-Snooping
  • Поддержка функции IGMP proxy-report
  • Поддержка MLD Snooping v1,2
  • Поддержка IGMP Querier
  • Поддержка MVR
Функции L2
  • Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
  • Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
  • Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
  • Поддержка STP Multiprocess
  • Поддержка PVSTP+
  • Поддержка RPVSTP+
  • Поддержка Spanning Tree Fast Link option
  • Поддержка STP Root Guard
  • Поддержка STP Loop Guard
  • Поддержка BPDU Filtering
  • Поддержка STP BPDU Guard
  • Поддержка Loopback Detection (LBD) на основе VLAN
  • Поддержка ERPS (G.8032v2)
  • Поддержка Flex-link
  • Поддержка Private VLAN, Private VLAN Trunk
  • Поддержка Layer 2 Protocol Tunneling (L2PT)
Функции L3
  • Статические IP-маршруты
  • Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP² (IPv4 Unicast, IPv4 Multicast)
  • Поддержка протокола BFD (для BGP)
  • Address Resolution Protocol (ARP)
  • Поддержка Proxy ARP
  • Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
  • Поддержка протокола BFD
  • Поддержка протокола VRRP
  • Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
  • Балансировка нагрузки ECMP
  • Поддержка функции IP Unnumbered
  • Поддержка протокола GRE
Функции Link Aggregation
  • Создание групп LAG
  • Объединение каналов с использованием LACP
  • Поддержка LAG Balancing Algorithm
  • Поддержка Multi-Switch Link Aggregation Group (MLAG)
Функции обеспечения безопасности
  • DHCP Snooping
  • Опция 82 протокола DHCP
  • IP Source Guard
  • Dynamic ARP Inspection
  • First Hop Security
  • Поддержка sFlow
  • Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
  • Проверка подлинности по портам на основе 802.1x
  • Guest VLAN
  • Система предотвращения DoS-атак
  • Сегментация трафика
  • Защита от несанкционированных DHCP-серверов
  • Фильтрация DHCP-клиентов
  • Предотвращение атак BPDU
  • Фильтрация NetBIOS/NetBEUI
  • PPPoE Intermediate Agent
Поддержка Ipv6
  • Функциональность IPv6 Host
  • Совместное использование IPv4, IPv6
Сервисные функции
  • Виртуальное тестирование кабеля (VCT)
  • Диагностика оптического трансивера
  • Green Ethernet
Основные функции качества обслуживания (QoS)
  • Статистика QoS
  • Ограничение скорости на портах (shaping, policing)
  • Поддержка класса обслуживания 802.1p
  • Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
  • Управление полосой пропускания
  • Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
  • Три цвета маркировки
  • Назначение меток CoS/DSCP на основании ACL
  • Назначение меток VLAN на основании ACL
  • Настройка приоритетов 802.1p для VLAN управления
  • Перемаркировка DSCP to COS, COS to DSCP
  • Назначение меток 802.1р, DSCP для протокола IGMP
OAM
  • 802.3ah Ethernet Link OAM
  • Dying Gasp
  • 802.1ag Connectivity Fault Management (CFM)
  • 802.3ah Unidirectional Link Detection
  • (протокол обнаружения однонаправленных линков)
ACL (Списки управления доступом)
  • L2-L3-L4 ACL (Access Control List)
  • Поддержка Time-Based ACL
  • IPv6 ACL
  • ACL на основе:
    • Порта коммутатора
    • Приоритета 802.1p
    • VLAN ID
    • EtherType
    • DSCP
    • Типа протокола
    • Номера порта TCP/UDP
    • Содержимого пакета, определяемого пользователем (User Defined Bytes)
Основные функции управления
  • Загрузка и выгрузка конфигурационного файла по TFTP
  • Перенаправление вывода команд CLI в произвольный файл на ПЗУ
  • Протокол SNMP
  • SNTP (Simple Network Time Protocol)
  • NTP (Network Time Protocol)
  • Интерфейс командной строки (CLI)
  • Web-интерфейс
  • Syslog
  • Traceroute
  • LLDP (802.1ab) + LLDP MED
  • Управление доступом к коммутатору – уровни привилегий для пользователей
  • Блокировка интерфейса управления
  • Локальная аутентификация
  • Фильтрация IP-адресов для SNMP
  • Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
  • Функция Change of Authorization (CoA)
  • Сервер SSH, сервер Telnet
  • Клиент SSH, клиент Telnet
  • Удаленный запуск команд посредством SSH
  • Поддержка SSL
  • Поддержка макрокоманд
  • Журналирование вводимых команд
  • Системный журнал
  • Автоматическая настройка DHCP
  • DHCP Relay (Option 82)
  • DHCP Option 12
  • DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
  • Добавление тега PPPoE Circuit-ID
  • Flash File System
  • Команды отладки
  • Механизм ограничения трафика в сторону CPU
  • Шифрование пароля
  • Восстановление пароля
  • Ping (поддержка IPv4/IPv6)
  • Сервер DNS (Resolver)
Функции мониторинга
  • Статистика интерфейсов
  • Удаленный мониторинг RMON/SMON
  • Поддержка IP SLA
  • Мониторинг загрузки CPU по задачам и по типу трафика
  • Мониторинг загрузки оперативной памяти (RAM)
  • Мониторинг температуры
  • Мониторинг TCAM
Стандарты MIB/IETF
  • RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
  • RFC 1212 Concise MIB Definitions
  • RFC 1213 MIB II
  • RFC 1215 MIB Traps Convention
  • RFC 1493, 4188 Bridge MIB
  • RFC 1157, 2571-2576 SNMP MIB
  • RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
  • RFC 1271,1757, 2819 RMON MIB
  • RFC 2465 IPv6 MIB
  • RFC 2466 ICMPv6 MIB
  • RFC 2737 Entity MIB
  • RFC 4293 IPv6 SNMP Mgmt Interface MIB
  • Private MIB
  • RFC 3289 DIFFSERV MIB
  • RFC 2021 RMONv2 MIB
  • RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
  • RFC 2668 802.3 MAU MIB
  • RFC 2674, 4363 802.1p MIB
  • RFC 2233, 2863 IF MIB
  • RFC 2618 RADIUS Authentication Client MIB
  • RFC 4022 MIB для TCP
  • RFC 4113 MIB для UDP
  • RFC 3298 MIB для Diffserv
  • RFC 2620 RADIUS Accounting Client MIB
  • RFC 2925 Ping & Traceroute MIB
  • RFC 768 UDP
  • RFC 791 IP
  • RFC 792 ICMPv4
  • RFC 2463, 4443 ICMPv6
  • RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
  • RFC 793 TCP
  • RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
  • RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
  • RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
  • RFC 826 ARP
  • RFC 854 Telnet
Физические параметры и параметры окружающей среды
  • Макс. потребляемая мощность - 85 Вт
  • Питание:
    • 100-240 В AC, 60/50 Гц;
    • 36-72 В DC
  • Варианты питания:
    • один источник питания постоянного или переменного тока;
    • два источника питания постоянного или переменного тока, с возможностью горячей замены
  • Рабочая температура окружающей среды - От 0 до +450С
  • Температура хранения - от -50 до +700 С
  • Рабочая влажность - Не более 80%
  • Охлаждение - Front-to-Back, 4 вентилятора
  • Исполнение - 19", 1U
  • Размеры (ШхВхГ): 430х44x298 мм
  • Масса - 3,95 кг


1 Значение указано для односторонней передачи
Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
3 Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
Поддержка протокола BGP предоставляется по лицензии
Дополнительные модули (не входят в базовую комплектацию)
PM160-220/12Модуль питания PM160-220/12, 220V AC, 160W
PM100-48/12Модуль питания PM100-48/12, 48V DC, 100W

    SFP-модули (не входят в базовую комплектацию)

1 волокно

Part Number
 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS3 / FH-SB5312CDS3

 SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL3 / FH-SB5312CDL3

 SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS20 / FH-SB5312CDS20

SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL20 / FH-SB5312CDL20
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL

FH-SB3512IDS20 / FH-SB5312IDS20

SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM

FH-SB3512CDL40 / FH-SB5312CDL40

SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM

FH-SB3512CDS40 / FH-SB5312CDS40

SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SB4512CDL80 / FH-SB5412CDL80

SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

FH-SB4512CDS80 / FH-SB5412CDS80

SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SB4512CDL120 / FH-SB5412CDL120

SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM

FH-SB4512CDS120 / FH-SB5412CDS120

SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM

FH-SB4512CDL160 / FH-SB5412CDL160

 2 волокна
SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm,  LC,  DDM

FH-S8512CDL05

SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL2

SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL20
SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-S3112CDL40

SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL80

SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL120

SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-S5512CDL160

SFP+
 1 волокно
SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1290/1310 LC, DDM

FH-SPB311TCDL3 / FH-SPB191TCDL3

SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL20 / FH-SPB321TCDL20

SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL40 / FH-SPB321TCDL40

SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM

FH-SPB231TCDL60 / FH-SPB321TCDL60

SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SPB451TCDL80 / FH-SPB541TCDL80

SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM

FH-SPB451TCDL100 / FH-SPB541TCDL100

 2 волокна
SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM

FH-SP851TCDL03

SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM

FH-SP311TCDL20

SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL40

SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL80

SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM

FH-SP551TCDL100

SFP/SFP+ трансиверы с интерфейсом RJ-45
SFP трансивер 10/100/1000 BASE-T

FH-ST2

SFP+ трансивер 10GBASE-Т

FH-10SFP-T
SFP+ Direct Attach Cable
SFP+ Direct attach cable, 10G, 1m

FH-DP1T30SS01

SFP+ Direct attach cable, 10G, 2mFH-DP1T30SS02

SFP+ Direct attach cable, 10G, 3m

FH-DP1T30SS03

SFP+ Direct attach cable, 10G, 5m

FH-DP1T30SS05
QSFP Direct Attach Cable

QSFP Direct attach active cable, 1m

FH-DA4T26QQ01
QSFP Direct attach passive cable, 1m

FH-DP4T30QQ01

QSFP+ to 4хSFP+ Direct attach passive cable, 1m

FH-DP4T30QS01

QSFP+ to QSFP+ AOC Cable active 7m

FH-A40M2QQ07

 QSFP
QSFP+ 40G ММ 100M

FH-QSFP4TCDM01

MPO CABLE patch cord UPC/UPC 2m Female (для QSFP+ 40G 100M)

NS-MPO12-MPO12-A3

QSFP+ 40G модуль, 10 км, SM, 1 волокно, 1270 nm/1290 nm/1310 nm/1330 nm,  LC,  DDM

FH-QSFP4TCDL10
